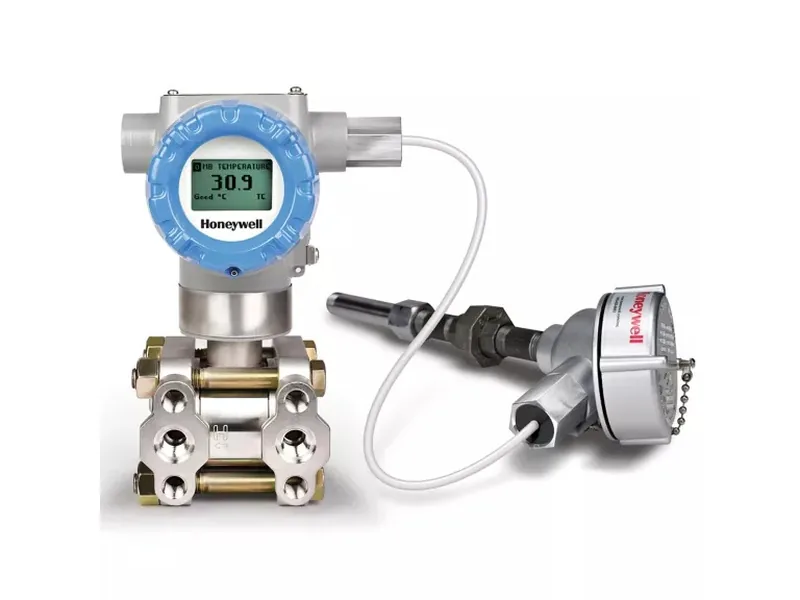

SmartLine® SMV800 Multivariablen-Messumformer
Der SMV800 vereint Statikdruck, Differenzdruck und Prozesstemperatur in einem Messumformer und berechnet den kompensierten Massen- oder Volumenstrom als vierte Prozessgröße — drei Messungen und eine Berechnung aus einem einzigen Prozesseingriff.
Was es ist
Einsatz und Zweck
Für eine Durchflussmessung über ein Wirkdruckorgan wie eine Blende braucht die klassische Installation einen Differenzdruck-, einen Statikdruck- und einen Temperaturmessumformer sowie einen Durchflussrechner. Der SMV800 ersetzt diese Kette. Honeywell nennt eine Reduzierung des Lagerbestands um bis zu 70 % und der Wartungskosten um bis zu 30 %, was direkt daraus folgt, ein Gerät statt dreier zu betreiben.
Angegeben sind Genauigkeiten bis 0,04 % beim Differenzdruck, bis 0,1 °C bei der Temperatur und bis 0,6 % beim Durchfluss, mit einer Messdynamik bis 400:1 und einer kompensierten Durchflussantwort bis zweimal pro Sekunde. Der Messumformer ist kompatibel mit Experion® PKS, HART 7 und Modbus RTU (RS485). Messkörper als Einzelkomponente sind für Fremd- und OEM-Messlösungen verfügbar.
Technische Beschreibung
- Misst Statikdruck, Differenzdruck und Prozesstemperatur
- Berechnet kompensierten Massen- oder Volumenstrom als vierte Prozessgröße
- Genauigkeit bis 0,04 % beim Differenzdruck
- Genauigkeit bis 0,1 °C bei der Temperatur
- Genauigkeit bis 0,6 % beim Durchfluss
- Messdynamik bis 400:1, kompensierte Durchflussantwort bis 2-mal pro Sekunde
- Integrierte Statikdruck- und Temperaturkompensation
- Unterstützt DE, HART 7 und Modbus RTU (RS485)
- Universeller Temperatureingang, universelles Klemmenkonzept
Angaben nach der aktuellen Herstellerdokumentation. Verbindliche Daten für eine konkrete Konfiguration nennen wir im Angebot.
Anwendung
Wo es eingesetzt wird
- Durchflussmessung von Flüssigkeit, Gas, Dampf oder Suspension über ein Wirkdruckorgan
- Ersatz einer Kette aus Differenzdruck-, Statikdruck- und Temperaturmessumformer
- Anlagen, die den Ersatzteilbestand über viele Messstellen reduzieren
- OEM- und Fremdmesslösungen auf Basis der Messkörper
Zubehör und Ersatzteile
- Ventilblöcke und Wirkdruckleitungskomponenten
- Wirkdruckorgane
- Integrierte, vorgeprüfte Einheiten
Service durch die VERTEX GmbH
Was wir rund um dieses Produkt leisten
Wir prüfen, ob vorhandenes Wirkdruckorgan und Wirkdruckleitungen für eine Multivariablen-Installation geeignet sind, dimensionieren den Messumformer und übernehmen Konfiguration, Inbetriebnahme und Einbindung ins Leitsystem.
Honeywell und die auf dieser Seite genannten Produktnamen sind Marken der Honeywell International Inc. Die VERTEX GmbH ist ein unabhängiger Lieferant und Dienstleister in Krefeld.
FAQ
Fragen zu SmartLine® SMV800 Multivariablen-Messumformer
Spart ein Multivariablen-Messumformer tatsächlich Geld?
Dort, wo eine Durchflussmessung heute drei Messumformer und einen Durchflussrechner benutzt, ja — bei Anschaffung, Montage und Ersatzteilen. Honeywell nennt bis zu 70 % weniger Lagerbestand und bis zu 30 % weniger Wartungskosten. Wo die Messung ein einfacher Differenzdruckwert ohne Kompensation ist, bleibt ein einzelner Messumformer die günstigere Antwort.
