Tragbar und Wireless

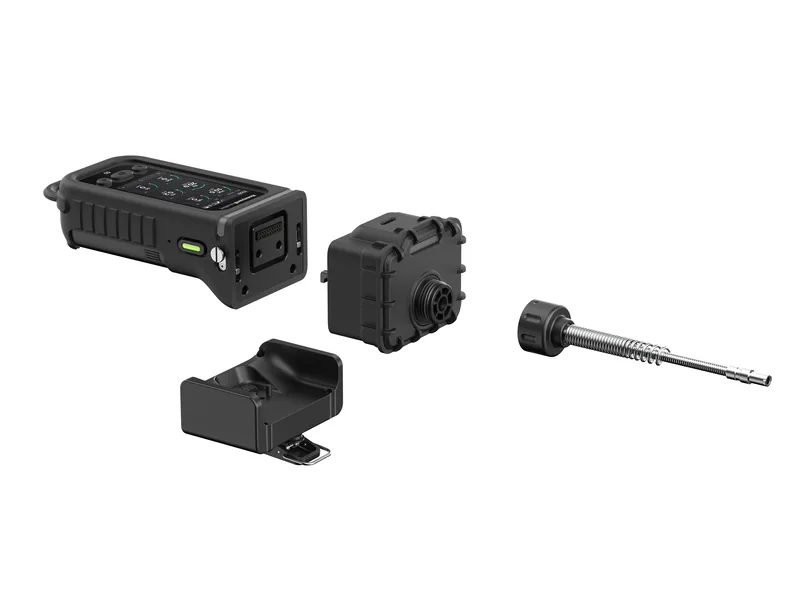

Honeywell ModRAE™
ModRAE ist die modulare Plattform von Honeywell für VOC-Screening und stoffspezifische Messung. Die Sensorik sitzt in austauschbaren Smart-Kartuschen, sodass sich der Messumfang ändern lässt, ohne das Gerät zu tauschen.
Was es ist
Einsatz und Zweck
Der Unterschied steckt in der Kartusche. Jede Kartusche enthält die SensorRAE-Technik und hält die Sensoren vorgespannt, während sie außerhalb des Geräts ist — Kartuschen lassen sich also getrennt lagern, transportieren und warten. Das verändert die Instandhaltung: Kalibrierung und Service finden auf Kartuschenebene statt, statt ganze Geräte aus dem Feld zu nehmen.
Zwei Betriebsarten decken unterschiedliche Aufgaben ab. Der Health Mode misst durchgehend mit Expositionswerten wie TWA und STEL; der Safety Mode unterstützt die gezielte Untersuchung mit Echtzeitgrafik und Objektmessung für wiederholbare Probenahmen.
Auch die Anbindung ist modular: Bluetooth Low Energy und NFC sind in jedem Gerät, ein LoRa- oder Mobilfunkmodul lässt sich später im Feld einbauen. ModRAE kam 2026 als Nachfolgerin der bisherigen tragbaren RAE-Reihe auf den Markt.
Technische Beschreibung
- Modulare tragbare PID-Plattform mit austauschbaren Smart-Kartuschen und eingebauter Pumpe
- Maße 375 × 83 × 48/60 mm einschließlich Sensorsonde und Schutzhülle; rund 975 g komplett
- Schutzart IP66 und IP68 für das gesamte Gerät
- Betriebstemperatur −20 °C bis +60 °C, Druck 80 bis 120 kPa, Feuchte 0 bis rund 95 % r. F.
- 3,5-Zoll-TFT-Farbdisplay, 480 × 800, mit farbcodierten Warnungen
- Serienmäßig Bluetooth Low Energy und NFC in jedem Gerät; optionales LoRa- oder Mobilfunkmodul zum Nachrüsten im Feld
- LoRa-Modul 868/915 MHz ISM, Sichtverbindung 600 m zur externen Antenne; Mobilfunkmodul mit LTE-FDD- und LTE-TDD-Bändern und GNSS
- Integrierte Sensorik: Umgebungslicht, Durchflusssensor für Pumpenüberwachung und Verstopfungserkennung, Temperatur, Feuchte und Druck, Beschleunigungssensor für den Mann-tot-Alarm
- Alarme: Summer mit 95 dB in 30 cm, 6 LEDs, 2 interne Vibrationsmotoren
- Wartbare Membranpumpe, Förderstrom 300 cm³/min mit automatischer Anpassung; Warnung bei unter 210 cm³/min, Pumpenblockade-Alarm bei unter 150 cm³/min; maximale Probenahmeentfernung 45 m
- Batterie 3,7 V, 5700 mAh Lithium-Polymer; mehr als 12 Stunden im ungünstigsten Fall bei Raumtemperatur, Ladung in unter 5,5 Stunden bei 10 °C bis 30 °C
- Datenprotokoll bis zu 180 Tage bei 60 s Messintervall; Messintervall von 1 bis 3600 s einstellbar
- PID-Lampen mit 9,8 eV, 10,6 eV und 11,7 eV; Messbereiche von 100 ppm bis 20 000 ppm Isobuten und 200 ppm Benzol, Auflösung bis 1 ppb
- Kartuschenwechsel im Feld über Schnellverschluss; eine Knopfzelle hält die Sensoren vorgespannt, solange die Kartusche aus dem Gerät genommen ist
Angaben nach der aktuellen Herstellerdokumentation. Verbindliche Daten für eine konkrete Konfiguration nennen wir im Angebot.
Zulassungen und Normen
- IECEx CSA 26.0034X: Ex ia IIC T4 Ga, −20 °C bis 60 °C
- ATEX CSA Ne26ATEX1097X: II 1G Ex ia IIC T4 Ga, −20 °C bis 60 °C
- USA und Kanada, CSA 26CA80282060X: Class I, Division 1, Groups A, B, C und D, T4; Class I, Zone 0, AEx ia IIC T4 Ga
- EMV nach EN 50270; RoHS- und REACH-konform; Bluetooth-SIG-qualifiziert
Anwendung
Wo es eingesetzt wird
- Arbeitshygiene — Überwachung der Exposition gegenüber VOC und anderen Schadstoffen
- Bodensanierung — Bewertung der Belastung und Verfolgung des Sanierungsfortschritts
- Begasung — Überwachung gefährlicher Gase und Entscheidung über den Wiedereintritt
- Gefahrguteinsätze und Gefahrenabwehr in unbekannten oder risikoreichen Umgebungen
- Lecksuche und Bewertung von Gasaustritten
- Perimeter- und Bereichsüberwachung auf größeren Geländen
Zubehör und Ersatzteile
- Austauschbare Smart-Kartuschen mit SensorRAE-Technik, auch in benzolspezifischer Ausführung
- LoRa- oder Mobilfunkmodul zum Nachrüsten im Feld
- Gassonde, Trennrohrkartusche und Wasserabscheider
- Ersatz-Membranpumpe, Ersatzlampe und Elektrode
- Safety Suite 2.0 für die zentrale Geräteverwaltung
Service durch die VERTEX GmbH
Was wir rund um dieses Produkt leisten
Wir legen Kartusche und Lampe anhand der Stoffe fest, die Sie tatsächlich messen, richten die zum Standort passende Anbindung ein und halten Lampen, Elektroden und Pumpenteile im geplanten Verbrauchsmaterialstrom.
Honeywell und die auf dieser Seite genannten Produktnamen sind Marken der Honeywell International Inc. Die VERTEX GmbH ist ein unabhängiger Lieferant und Dienstleister in Krefeld.
FAQ
Fragen zu Honeywell ModRAE™
Was ändert die modulare Kartusche im Alltag wirklich?
Der Service wandert vom Gerät in die Kartusche. Weil eine Knopfzelle die Sensoren vorgespannt hält, solange die Kartusche draußen ist, lassen sich Kartuschen getrennt kalibrieren, lagern und transportieren — das Gerät bleibt im Einsatz, während die Sensorik gewartet wird.
Kann ModRAE Benzol stoffspezifisch messen, nicht nur Gesamt-VOC?
Ja. Neben dem breiten VOC-Screening ist stoffspezifische Messung wie Benzol vorgesehen, mit einem Messbereich von 200 ppm Benzol auf der entsprechenden Kartusche. Welche Kartusche und Lampe Sie brauchen, hängt von den Stoffen und den Konzentrationen an Ihrer Messstelle ab.
Lässt sich die Funkanbindung nachrüsten?
Ja. Bluetooth Low Energy und NFC sind in jedem Gerät, das LoRa- oder Mobilfunkmodul ist für den Einbau im Feld ausgelegt — für die Funkerweiterung ist kein neues Gerät nötig.
